品牌：阿尔泰科技

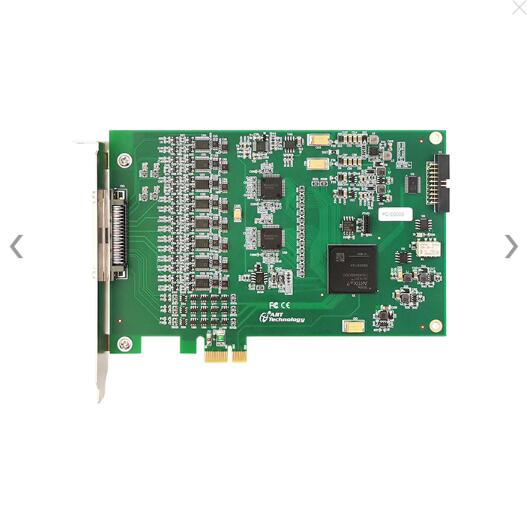

型号：PCIe9009/PCIe9009A/PCIe9009B
产品概述：
PCIe9009/PCIe9009A/PCIe9009B多功能同步数据采集卡，该板卡为16路差分模拟量输入通道，16bit ADC分辨率；8路数字I/O，4路可编程I/O及1通道多功能计数器。与Labview无缝连接，提供图形化API函数。
主要应用场合为：无线通讯、雷达/声纳、超声、图形成像。
系统框图：
指标参数：
AI模拟量输入
型号
PCIe9009
PCIe9009A
PCIe9009B
z大采样率
500KS/s
250KS/s
100KS/s
输入通道
16路差分
分辨率
16bit
采样范围
±10V、±5V、±2.5V
校准方式
软件自动校准
采集模式
按需单点采样、有限点采样、连续采样
触发源
软件强制触发、模拟量触发、外部数字量触发
输入阻抗
>1GΩ
CTR计数器
通道数
1路多功能计数器
计数器位数
32位
计数器功能
CI：边沿计数、频率测量、周期测量、半周期测量、脉冲测量、
脉宽测量、双边沿间隔测量、位置测量 (基于增量式编码器)
CO：脉冲输出
采样方式
CI：按需单点采样
CO：单点（按需）生成、有限点生成、连续生成
DI/O
通道数
12line
Port0：8 Line
Port1：4 Line，复用PFI0~3
电气标准
TTL兼容
配置方式
程控I/O方向与状态
采样方式
按需单点采样
