产品概述：

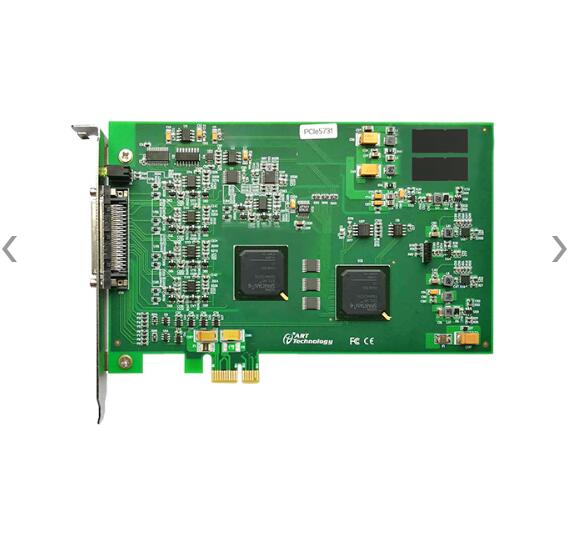

是一款隔离多功能采集卡。该板卡提供32路异步模拟量输入，4路同步电压模拟量输出，8路DIO数字量输入输出，8路PFI功能可编程数字信号，2路32位多功能计数器
产品参数：
|
AI模拟量输入 |
ADC分辨率 |
16位(Bit) |
|
输入通道 |
单端32路/差分16路 |
|
|
输入量程 |
±10V、±5V、±2V、±1V |
|
|
采样方式 |
异步采样 |
|
|
校准方式 |
软件自动校准 |
|
|
采样率 |
单通道高达2MHz采样速率，多通道高达1MHz采样速率 多通道：各通道采样频率高达=500 KSps / 设置的采样通道总数 |
|
|
存储器深度 |
16K字（点）FIFO存储器 |
|
|
采样模式 |
按需单点采样、有限点采样、连续采样 |
|
|
触发源 |
软件强制触发、采样首通道触发（ATR）、数字触发（DTR） |
|
|
数据传输方式 |
DMA |
|
|
DA模拟量输出 |
输出通道 |
4路 |
|
转换精度 |
16位 |
|
|
采样方式 |
同步输出 |
|
|
输出量程 |
±10V |
|
|
转换速率 |
单通道高达1MHz采样速率，4通道350KHz采样速率 |
|
|
存储器深度 |
16K字（点）FIFO存储器 |
|
|
数据传输方式 |
DMA |
|
|
DIO、PFI |
8路DIO |
输入输出方向可配置 |
|
8路PFI |
静态数字量输入输出、时序信号输入输出 |
|
|
计数器 |
通道数 |
2路 |
|
分辨率 |
32 位 |
|
|
计数器功能 |
边沿计数、频率测量/周期测量、半周期测量、脉宽测量、 两边沿间隔测量、编码器、脉冲序列输出 |
|
|
数字电路和模拟电路磁隔离 |
||
产品配件：
1. 产品光盘：1张
2. 保修卡：1张
3. 合格证：1张
